  1. #81

    Default Re: Soviet Infantry weapons collection

    Navyman;

    No, sorry, I have no original manuals, or documents. Somewhere around here, I have some very basic info that was provided to all the students in the FMIB Soviet Bloc weapons class, while I was in the U.S. Army. I have no idea where at the moment, so it is not easily accessible, sorry.

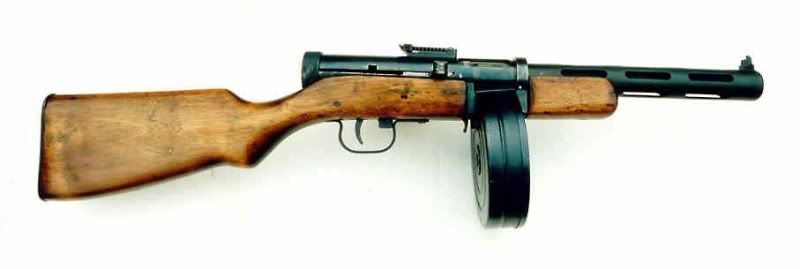

    This is the only picture that I have easy access to.



    Sorry I can not help you any more.



    Boridin

  2. #82

    Default Re: Soviet Infantry weapons collection

    I do know that while the PPd-40 looks like it takes the same mag as the PPSh-41, it is not exactly the same. For one thing, there is a small stack neck, like a pistol magazine that sticks up from the drum. This extension is where the magazine locking catch is located. It also is more difficult to load that the 41 drum, and thus is slower to reload.

    Boridin

  3. #83

    Default Re: Soviet Infantry weapons collection

    hello,
    sorry.Original Russian.
    Sometimes in fact people in Russia read Shakespeare in the original.
    cheers


    Наставление по стрелковому делу (НДС-41). Пистолет-пулемет обр. 1940 г.





    ВВЕДЕНИЕ

    Боевые свойства и назначение пистолета-пулемета


    1. Пистолет-пулемет обр. 1940 г. ППД (рис.1) и обр. 1941 г. ППШ (рис. 2) служит для поражения противника огнем в ближнем бою.

    Стрельба из пистолета-пулемета ведется и пистолетными патронами обр. 1930 г. одиночным и автоматическим огнем (короткими очередями - 2-4 выстрела и длинными очередями - 20-25 выстрелов).

    2. Прицельная дальность пистолета-пулемета - 500 м. Наилучшие результаты получаются при стрельбе: одиночным огнем - до 300 м, короткими очередями - до 200 м, длинными очередями - до 100 м. Убойную силу пуля сохраняет до 800 м.

    3. Темп стрельбы пистолета-пулемета - около 1000 выстрелов в минуту. Боевая скорострельность его: одиночным огнем - до 30 выстрелов в минуту; короткими очередями - до 70 выстрелов, длинными - до 100 выстрелов в минуту.

    Вес пистолета-пулемета со снаряженным магазином 5,4 кг.

    4. Пистолет-пулемет прост по устройству и в обращении и является надежным оружием в руках обученного бойца.





    Часть первая

    УСТРОЙСТВО ПИСТОЛЕТА-ПУЛЕМЕТА ОБР. 1940 г., СБЕРЕЖЕНИЕ. ОБРАЩЕНИЕ И УХОД ЗА НИМ


    Глава I. УСТРОЙСТВО ПИСТОЛЕТА-ПУЛЕМЕТА

    ОПИСАНИЕ ЧАСТЕЙ ПИСТОЛЕТА-ПУЛЕМЕТА


    5. Ствол (рис.3) служит для направления полета пули. Внутри он имеет: а) канал с четырьмя нарезами, которые идут слева вверх направо. Промежутки между нарезами называются полями.



    Расстояние (по диаметру) между двумя противоположными полями определяет калибр канала ствола, который равен 7,62 мм; б) патронник для помещения патрона.

    Ствол соединяется с коробом-кожухом при помощи нарезной муфты.

    На заднем срезе ствола имеется выемка для помещения в ней выбрасывателя.

    6. Короб (рис. 4) служит для соединения всех частей пистолета-пулемета. Он имеет: а) два упора - передний и задний, которые служат для крепления магазина; передний упор имеет впереди выемку для помещения хвоста ложевой надставки; задний упор имеет: защелку магазина с пружиной, окно для уменьшения веса, внизу



    вырез с отверстием для винта спусковой скобы и паз для переднего выступа спусковой коробки; б) два окна: верхнее - для выбрасывания стреляных гильз, нижнее - для приемника магазина; в) снизу вырез для шептала спускового рычага; г) с правой стороны сквозной паз для прохода рукоятки затвора; этот паз имеет два выреза: один для удержания затвора на предохранителе в переднем положении и другой для удержания затвора на предохранителе, когда затвор находится в заднем положении; д) наверху прицельную колодку; е) внутри вкладыш для направления патрона в патронник и отражатель для отражения стреляных гильз; ж) на заднем конце выступ с отверстием для закрепления спусковой коробки и для винта спусковой скобы, нарезку для соединения с затыльником.

    7. Кожух (см. рис. 4) служит для предохранения ствола от механических повреждений и рук стрелка от ожогов при нагреве ствола.

    Он имеет сверху на передней части основание мушки, В дне кожуха имеется шесть отверстий: одно большое для помещения ствола и пять малых для чистки кожуха и наружной поверхности ствола; внизу выступ с гнездом для винта ложевой надставки; с левой стороны антапку для ремня.

    На поверхности кожуха сделаны вырезы для уменьшения веса кожуха и лучшего охлаждения ствола.

    8. Прицел (рис. 5) служит для стрельбы на различные расстояния. Он состоит из: прицельной колодки, прицельной планки с хомутиком и пружиной.



    Прицельная планка соединена с ушками прицельной колодки при помощи оси. На наружной стороне прицельной планки нанесены деления в десятках метров (от 50 до 500 через каждые 50 м). С правой стороны на планке имеются зубцы для удержания прицельного хомутика на установленном делении.

    Хомутик надет на прицельную планку. В нем помещается защелка с пружиной, при помощи которой хомутик удерживается на планке в установленном положении. На правой стороне хомутика и на защелке имеется насечка для удобства пользования.



    9. Мушка (рис. 6) служит для прицеливания. Она укреплена в пазу основания на кожухе. Мушка предохраняется от повреждений намушником.

    10. Затвор (рис. 7) служит для извлечения патрона из приемника магазина, досылания его в патронник,



    производства выстрела, запирания канала ствола при выстреле и извлечения стреляной гильзы. Он состоит из: остова затвора, рукоятки, ударника, бойка, выбрасывателя а пружиной, предохранителя.

    Остов затвора имеет: а) на передней части чашечку для помещения шляпки патрона; б) отверстие для выхода бойка; в) два гнезда: справа для выбрасывателя и его пружины, а слева для ударника; г) фигурную выемку для прохода затвора при вставленном магазине; в выемке сделан паз для прохода отражателя при движении затвора; д) в средней части снизу паз, задняя стенка которого служит боевым взводом; на заднем конце снизу скос для облегчения движения затвора назад и в середине глухой канал для возвратной-боевой пружины. Справа на остове затвора имеется рукоятка.

    Рукоятка служит для отвода затвора назад при заряжании пистолета-пулемета. Она имеет сверху ваз, в котором двигается предохранитель.

    Ударник (рис. 8) служит для досылания бойка вперед в тот момент, когда затвор приходит в переднее положение.



    Ударник соединяется с остовом затвора при помощи оси.

    Боек служит для разбивания капсюля. Он имеет выемку для хвоста ударника.

    Выбрасыватель (рис. 9) служит для извлечения стреляных гильз из патронника и удержания гильзы в чашечке затвора. Он помещается а пазах гнезда остова затвора.



    Пружина выбрасывателя своим хвостом помещается в пазах гнезда остова затвора и нажимает своим пером на выбрасыватель.

    Предохранитель служит для предупреждения от случайных выстрелов, он удерживается в пазу рукоятки гнетком с пружиной,

    11. Спусковой механизм (рис. 10) служит для производства спуска взведенного затвора



    и перевода пистолета-пулемета с одиночной стрельбы на автоматическую и наоборот. Он состоит из: спусковой коробки, спускового рычага с осью и пружиной, Ползуна с пружиной и штифтом, спускового крючка с осью, разобщителя с пружиной, переводчика с пружиной и спусковой скобы. Спусковая коробка (рис. 11) служит для соединения всех частей спускового механизма. Она



    состоит из: двух щек, передней и задней стенок и хвоста. На передней стенке имеется выступ, который входит в паз заднего упора магазина. Щеки имеют отверстия для осей разобщителя и спускового крючка. Правая щека имеет паз для пластинчатой пружины переводчика и приливы с отверстиями для переводчика.

    Хвост спусковой коробки надевается на выступ короба и закрепляется шпилькой.

    Спусковой рычаг (рис. 12) служит для удержания шепталом затвора на боевом взводе. Он имеет: на переднем конце отверстие для оси рычага; на заднем конце шептало; внизу пазы для ползуна, отверстие для его шпильки и гнездо для пружины.

    Ползун (рис. 13) служит для соединения спускового крючка со спусковым рычагом и для обеспечения при помощи разобщителя расцепления со спусковым крючком при одиночной стрельбе.




    Спусковой крючок (рис. 14) служит для опускания спускового рычага; им обеспечивается вывод шептала из-под боевого взвода остова затвора.

    Пружина спускового рычага служит для удержания спускового рычага в верхнем положении и возвращения спускового крючка в переднее положение при освобождении его от нажима пальца.

    Разобщитель (рис. 15) служит для разобщения спускового крючка с ползуном после каждого выстрела, чем достигается ведение одиночного огня. Ведение автоматического огня возможно без разобщителя. Он имеет: гребень, на который нажимает затвор для утапливания разобщителя вниз; боковой выступ для выключения и включения разобщителя при помощи переводчика.

    Пружина разобщителя (см. рис. 11) служит для возвращения разобщителя на свое место.

    Переводчик (рис. 16) служит для установки разобщителя для одиночного или автоматического огня. Он имеет флажок установки переводчика; на одной стороне флажка нанесена цифра 1 или надпись "один" для одиночной стрельбы, и на другой - цифра 71 или непр. для стрельбы автоматическим огнем.



    Пружина переводчика служит для предохранения Рис. 17. Спусковая скоба, переводчика от произвольного его переключения.

    Спусковая скоба (рис. 17) служит для предохранения спускового крючка от случайного нажатия на него. Она имеет: планку с двумя отверстиями на концах для соединения скобы с коробом и в середине - окно для спускового крючка.

    12. Возвратный механизм (рис. 18) состоит из возвратно-боевой пружины и затыльника.

    Возвратно-боевая пружина служит для удержания затвора в переднем положении и для досылания его вперед. Передним концом она входит внутрь остова затвора, а задним надевается на трубку затыльника.



    Затыльник является упором для возвратно-боевой пружины: закрывая короб сзади, он воспринимает удар затвора при отходе его назад. Он состоит из основания и трубки. В основании имеется кожаное кольцо, служащее буфером.



    13. Ложа (рис, 19) служит для соединения частей и для удобства действия пистолетом-пулеметом.

    На цевье имеется: впереди жолоб для короба, окно для заднего упора короба и спусковой коробки, отверстие для прохода заднего винта спусковой скобы.

    Приклад ложи имеет вырез для антапки и металлический затылок с крышкой, которая закрывает пустотелую часть приклада, где укладывается принадлежность для чистки.



    14. Магазин (рис. 20) служит для помещения в нем 71 патрона. Он состоит из: корпуса, крышки, улитки, барабана, пружины, подавателя с винтом, защелки с гайкой и пружиной.

    Корпус (рис. 20) имеет: ось, лоток, приемник с загибами для направления патрона в патронник и .ушко для прикрепления к поясу стрелка.

    Крышка (рис. 20) служит для закрывания корпуса, Она имеет задвижку, шипы задвижки и отверстие для прохода головки защелки.

    Улитка (рис. 21) служит для помещения патронов и направления их в приемник корпуса.



    К основанию улитки прикреплена спираль, образующая два ручья - внутренний и наружный, в которых помещаются патроны.

    Барабан (рис.22) служит для помещения пружины и заводки ее. Сверху барабан закрывается крышкой. Крышка имеет: четыре захвата для упора пальцами руки при вращении барабана; отверстие для прохода оси магазина; четыре выреза, куда входят зубцы защелки; на стенке ушки для подавателя.



    Пружина магазина (рис. 23) служит для вращения барабана и подачи патронов. На обоих концах пружины имеются вырезы для сцепления с зацепами оси и стенки барабана.

    Подаватель (рис. 24) состоит из рычага и толкателя. На рычаге имеется отверстие для соединения подавателя с ушками барабана при помощи винта.



    Защелка (рис. 24) с четырьмя зубцами служит стопором барабана; она поджимается к нему пружиной и завинчивается гайкой.



    15. Принадлежность пистолета-пулемета. На каждый пистолет-пулемет полагается следующая принадлежность (рис. 25):

    шомпол, который состоит из ручки, двух звеньев с протиркой;

    отвертка, которая состоит из рукоятки, лезвия и оси лезвия;

    выколотка - для выколачивания осей и штифтов при разборке и сборке пистолета-пулемета;

    ершик - для смазки канала ствола;

    масленка; в отделение ее с буквой Щ наливается щелочный состав, в отделение с буквой Н - ружейная смазка.

    16. Боевой и проверочный патроны. Для стрельбы из пистолета-пулемета применяется патрон 7,62-мм калибра (рис. 26), который состоит из: пули, гильзы, порохового заряда и капсюля.



    17. Гильза бесшляпная; она изготовляется из латуни или плакированного томпаком железа. Гильза состоит из: дульца для соединения гильзы с пулей; пуля укрепляется в гильзе кернением; ската (переходная часть от дульца к корпусу); корпуса для помещения порохового заряда.

    Дно гильзы с гнездом для помещения в нем капсюля, наковальней, на которой разбивается и воспламеняется капсюльный состав, с двумя затравочными отверстиями для передачи пламени от капсюля к заряду. Снаружи у дна корпуса имеется кольцевая проточка для захвата гильзы выбрасывателем.

    Пороховой заряд состоит из бездымного пороха.

    Капсюль служит для воспламенения порохового заряда и состоит из колпачка, в котором помещается капсюльный состав, прикрытый кружком.

    Проверочный патрон служит для проверки работы механизмов и обучения заряжанию. Он представляет собой охолощенный боевой патрон, в котором пороховой заряд заменен песком и опилками, а капсюль разбит. В отличие от боевого патрона наружная поверхность гильзы проверочного патрона окрашена в черный цвет.



    Глава II

    РАБОТА ЧАСТЕЙ И МЕХАНИЗМОВ ПИСТОЛЕТА-ПУЛЕМЕТА

    РАБОТА ЧАСТЕЙ И МЕХАНИЗМОВ ПИСТОЛЕТА-ПУЛЕМЕТА ПРИ ОДИНОЧНОЙ СТРЕЛЬБЕ

    18. Для производства одиночной стрельбы:

    а) повернуть флажок переводчика на цифру 1; при этом переводчик подаст разобщитель вперед и поставит изогнутый конец гребня его на задний край ползуна (см. рис. 10);

    б) поставить затвор на предохранитель;

    в) вставить магазин с патронами в пистолет-пулемет, слегка ударяя рукой по корпусу магазина, чтобы защелка заскочила за выступ магазина;

    г) удерживая пистолет-пулемет левой рукой, правой нажать на предохранитель, сдвинуть его вправо и отвести затвор за рукоятку назад до отказа; освобожденный затвор под действием возвратно-боевой пружины пройдет несколько вперед и встанет на боевой взвод; после отвода затвора назад пружина магазина, нажимая на подаватель, поднимет очередной патрон на уровень подавателя затвора;

    д) нажать пальцем на спусковой крючок, при этом спусковой крючок, вращаясь вокруг оси,



    своим зацепом нажимает на выступ ползуна и тем самым опускает спусковой рычаг, который, вращаясь на своей оси, освобождает затвор с боевого взвода; затвор под действием возвратно-боевой .пружины движется вперед, захватывает очередной патрон в магазине и досылает его в патронник.

    Выбрасыватель затвора заскакивает в проточку гильзы патрона. Шляпка патрона устанавливается в чашечке затвора.

    Когда затвор своим передним срезом подойдет вплотную к пеньку ствола, ударник, выступающий за передний срез затвора (рис. 27), своим концом ударится в дно короба и, поворачиваясь на оси, хвостом, входящим в выемку бойка, ударит по передней стенке выемки бойка и пошлет его вперед.

    Боек, двигаясь вперед, выйдет из отверстия чашечки затвора (рис. 28) и ударит по капсюлю патрона. Произойдет выстрел.



    Затвор, удерживаясь в переднем положении лишь силой возвратно-боевой пружины, надежно закрывает канал ствола, так как вес затвора во много раз больше веса пули. По мере увеличения давления пороховых газов на дно гильзы затвор начинает отходить назад, сжимая возвратно-боевую пружину.

    Затвор, отходя назад, зацепом выбрасывателя извлекает из патронника стреляную гильзу. Гильза, отходя назад вместе с затвором, встречает на своем пути отражатель, который ударяет по шляпке гильзы и выбрасывает ее через окно короба в сторону. Затвор продолжает по инерции движение назад, сжимая возвратно-боевую пружину, пока не ударится в кожаное кольцо затыльника.

    После отхода затвора назад пружина магазина поднимает подаватель с очередным патроном на уровень чашечки затвора.



    Затвор при движении назад встречает на своем пути гребень разобщителя (рис. 29) и утапливает его вниз. Разобщитель, опускаясь, изогнутым концом гребня нажимает на задний срез ползуна и подает его вперед. Ползун, двигаясь вперед, своим выступом выходит из-под зацепа спускового крючка и освобождает спусковой рычаг. Спусковой рычаг под действием своей пружины поднимается шепталом вверх и задерживает затвор на боевом взводе. В то же время разобщитель под действием пружины отодвигается назад, освобождая ползун, который под действием своей пружины стремится также отойти назад.

    При прекращении нажима пальцем на спусковой крючок последний под действием пружины спускового рычага поворачивается на оси и становится в переднее положение, заскакивая зацепом за выступ ползуна.

    Пистолет-пулемет готов для производства очередного выстрела.



    РАБОТА ЧАСТЕЙ И МЕХАНИЗМОВ ПИСТОЛЕТА-ПУЛЕМЕТА ПРИ АВТОМАТИЧЕСКОЙ СТРЕЛЬБЕ

    19. Для производства автоматической стрельбы надо:

    а) повернуть флажок переводчика на цифру 71; при этом верхняя срезанная часть переводчика



    (рис. 30) встанет против выступа разобщителя; разобщитель под действием пружины отодвинется назад и своим гребнем опустится вниз; ползун отойдет назад, сцепляясь своим выступом с зацепом спускового крючка;

    б) зарядить пистолет-пулемет так же, как и при одиночной стрельбе;

    в) для открытия огня нажать указательным пальцем на спусковой крючок; при этом спусковой



    крючок, вращаясь на оси, нажимает зацепом на выступ ползуна и тем самым опускает спусковой рычаг, который освобождает затвор с боевого взвода (рис. 31). Так как гребень разобщителя опущен вниз, то размыкания ползуна со спусковым крючком не произойдет, спусковой рычаг будет опущен до тех пор, пока нажат спусковой крючок.

    Затвор под действием возвратно-боевой пружины движется вперед, захватывает очередной патрон из магазина и досылает его в патронник.

    Выбрасыватель заскакивает в проточку гильзы патрона. Шляпка патрона устанавливается в чашечке затвора. Происходит выстрел, как и при одиночной стрельбе.

    После выстрела затвор под давлением пороховых газов отходит назад, возвратно-боевая пружина сжимается; стреляная гильза, встречая на своем пути отражатель, выбрасывается через окно короба.

    Затвор отходит назад до тех пор, пока не встретит на своем пути кожаное кольцо затыльника; ударившись в него, затвор под действием возвратно-боевой пружины движется вперед, захватывает очередной патрон, досылает его в патронник и разбивает капсюль - происходит второй выстрел.

    Стрельба будет продолжаться до тех пор, пока не будут израсходованы все патроны в магазине или пока не будет освобожден спусковой крючок.

    В первом случае затвор останется в переднем положении, а во втором - спусковой рычаг задержит его на боевом взводе.

    20. Подача патронов в приемник магазина. При подаче патронов в приемник магазина пружина магазина вращает барабан, с которым связан подаватель; подаватель толкает патроны, находящиеся во внутреннем ручье улитки. Эти патроны удерживаются ограничительным выступом улитки, поэтому вращается сама улитка, которая и подает патроны из наружного ручья улитки.

    Вращение улитки будет продолжаться до тех пор, пока она своим ограничительным выступом не упрется в стопорный штифт коробки. Когда улитка остановится, пружина магазина будет продолжать вращать барабан, а подаватель перемещать патроны по внутреннему ручью спирали улитки и подавать их в приемник.



    Глава III

    ПРАВИЛА СБЕРЕЖЕНИЯ ПИСТОЛЕТА-ПУЛЕМЕТА И ОБРАЩЕНИЯ С НИМ

    21. При сбережении пистолета-пулемета руководствоваться общими правилами сбережения и хранения винтовки обр. 1891/30 г. (НСД-38, Винтовка обр. 1891/30 г., ст. 41-53).

    ПРАВИЛА РАЗБОРКИ И СБОРКИ ПИСТОЛЕТА-ПУЛЕМЕТА

    22. Разборка пистолета-пулемета производится для чистки, смазки, замены и исправления частей его. Излишне частая разборка и сборка пистолета-пулемета вредна, так как при этом ускоряется изнашивание частей. При разборке и сборке пистолета-пулемета соблюдать следующие правила.

    Разборку и сборку пистолета-пулемета производить на столе или на скамейке, а в полевой обстановке на какой-нибудь подстилке (шинель, палатка и т. д.).

    Не применять излишних усилий при сборке и разборке.

    Оси, шпильки и штифты выбивать при помощи выколотки, а забивать их рукояткой отвертки, предварительно убедившись в точном совпадении отверстий.

    При отвинчивании винтов отвертку держать всей кистью в обхват, а лезвие вставлять в прорезь винта отвесно. Отвинчивать винты, не отнимая отвертки, пока винт не получит свободного хода, после чего его отвинчивать рукой. При завинчивании винтов поступать наоборот: сначала завертывать винт рукой, а затем довертывать его отверткой.

    Разборка пистолета-пулемета бывает неполная или полная.

    Степень разборки (полной и неполной) определяет командир.

    23. Неполная разборка пистолета-пулемета.

    1. Отделить магазин (рис. 32). Удерживая пистолет-пулемет правой рукой впереди спусковой скобы, локтем прижать приклад к боку, большим пальцем правой руки подать защелку магазина вперед, а левой рукой вынуть магазин из окна затворной коробки.



    2. Отвинтить затыльник (рис. 33). Удерживая пистолет-пулемет левой рукой за шейку приклада, правой рукой свинтить затыльник, придерживая



    его при этом большим пальцем левой руки, чтобы затыльник под действием возвратно-боевой пружины не сорвал последнюю нитку резьбы.



    3. Вынуть затыльник (рис. 34) вместе с возвратно-боевой пружиной из короба и снять с трубки затыльника возвратно-боевую пружину.

    4. Вынуть затвор (рис. 35). Удерживая левой рукой пистолет-пулемет, правой рукой взяться за рукоятку затвора, отодвинуть предохранитель вправо и вынуть затвор из короба.




    На этом неполная разборка пистолета-пулемета заканчивается.

    24. Сборка пистолета-пулемета после неполной разборки.

    1. Вставить затвор. Удерживая пистолет-пулемет за шейку ложи левой рукой, а указательным пальцем нажимая на спусковой крючок, вставить затвор в короб; убедившись, что предохранитель отведен вправо, а верхнее плечо ударника находится заподлицо с поверхностью затвора, дослать затвор вперед до отказа и поставить его на предохранитель.

    2. Навинтить затыльник на короб. Надеть возвратно-боевую пружину на трубку затыльника, ввести второй конец ее в глухой канал затвора и навинтить затыльник на короб.

    3. Проверить правильность оборки. Для этого отвести затвор назад и нажать на спусковой крючок.

    4. Присоединить магазин. Удерживая пистолет-пулемет левой рукой за шейку ложи и свалив его налево, правой рукой вставить магазин в короб между упорами, слегка ударяя его снизу (рис. З6а и 36б).





    25. Полная разборка пистолета-пулемета. Полная разборка и сборка производятся под наблюдением командира.

    1. Произвести неполную разборку пистолета-пулемета.

    2. Отделить короб со стволом и кожухом от ложи:

    а) положить пистолет-пулемет спусковой скобой вверх и отвинтить винты, спусковой скобы, оберегая при этом прицел (рис. 37);



    б) .повернуть переводчик флажком влево и отделить спусковую скобу от ложи;

    в) повернуть переводчик флажком вправо (поперек окна ложи); поддерживая левой рукой короб, правой рукой отделить ложу (рис. 38а);

    г) вывернуть отверткой винт ложевой надставки и отделить ее от кожуха (рис. 38б).



    3. Отделить спусковую коробку от короба: а) выбить выколоткой штифт спусковой коробки (рис. 39);



    б) придерживая левой рукой короб, правой рукой поднять, пусковую коробку и отделить ее от короба (рис. 40).



    4. Разобрать затвор:

    а) положить затвор на стол рукояткой вверх; удерживая затвор и' выколотку левой рукой, правой выбить ось ударника на половину ее длины;

    б) нажав на ударник, отвести боек назад до отказа, повернуть затвор ударником книзу, тогда ударник с бойком выпадут из гнезда затвора.

    20. Сборка пистолета-пулемета после полной разборки его.

    1. Собрать затвор. Поставить на место ударник с бойком и вставить ось ударника.

    2. Вставить коробку спускового механизма. Удерживая короб-кожух со стволом в левой руке, окном для магазина кверху, правой рукой поставить на место коробку спускового механизма, после чего закрепить его штифтом.

    3. Соединить короб со стволом и кожухом с ложей. Повернуть переводчик вправо так, чтобы его флажок стал поперек спусковой коробки; взять правой рукой ложу, а левой короб-кожух-ствол и сложить их так, чтобы спусковая коробка вошла в свое гнездо, а короб плотно лег и выемке цевья ложи.

    4. Вставить спусковую скобу. Повернуть флажок переводчика на 180 и вставить на место спусковую скобу, поставить переводчик в положение для одиночной стрельбы, вставить винты спусковой скобы и завернуть их до упора.

    5. Присоединить ложевую надставку. Вставить винт и завернуть его до отказа.

    Вставить затвор, навинтить затыльник на короб.

    6. Проверить правильность сборки пистолета-пулемета (ст. 24).

    ОСМОТР ПИСТОЛЕТА-ПУЛЕМЕТА В СОБРАННОМ И РАЗОБРАННОМ ВИДЕ

    27. При осмотре пистолета-пулемета руководствоваться общими положениями, изложенными в ст. 61-64 НСД-38, Винтовка обр. 1891/30 г..

    ПОРЯДОК ЕЖЕДНЕВНОГО ОСМОТРА ПИСТОЛЕТА-ПУЛЕМЕТА СТРЕЛКОМ

    28. При повседневном осмотре пистолета-пулемета проверять:

    1) нет ли на металлических частях ржавого налета, загрязнения, глубоких царапин и забоин, а на деревянных частях трещин и побитостей;

    2) исправно ли действует затвор, удерживается ли он на предохранителе в переднем и заднем положениях;

    3) исправно ли действует переводчик;

    4) исправно ли действует защелка магазина;

    5) исправны ли мушка и прицел; действует ли защелка хомутика, не сдвинута ли мушка с риски на своем основании.

    ОСМОТР ПИСТОЛЕТА-ПУЛЕМЕТА В СОБРАННОМ ВИДЕ

    29. Осмотр пистолета-пулемета в собранном виде производить в следующем порядке:

    1. Проверить действие механизмов при установке переводчика на одиночный огонь:

    а) прочно ли защелка удерживает магазин: наполнить магазин 25 проверочными патронами, вставить его в окно для магазина и, не нажимая на защелку магазина, слегка потянуть магазин вниз;

    б) плавно ли отходит затвор назад и удерживается ли он на боевом взводе: удерживая пистолет-пулемет левой рукой за шейку ложи, правой поставить переводчик на одиночный огонь, отвести затвор назад до отказа и отпустить рукоятку затвора - затвор под действием возвратно-боевой пружины должен пройти несколько вперед и остановиться на шептале спускового рычага;

    в) доходит ли затвор под действием возвратно-боевой пружины вперед и досылает ли патрон в патронник: удерживая пистолет-пулемет левой рукой за шейку ложи, указательным пальцем левой руки нажать на спусковой крючок; затвор должен энергично пойти вперед и дослать патрон в патронник;

    г) извлекается ли патрон из патронника и отражается ли в окно короба: взявшись правой. рукой за рукоятку затвора, отвести его назад; проверочный патрон должен быть выброшен в окно короба;

    д) действие разобщителя и шептала спускового рычага: пальцем левой руки нажать на спусковой крючок и отвести затвор в крайнее заднее положение; при этом должно быть слышно два щелчка: первый щелчок укажет, что затвор утопил разобщитель, а второй - что затвор боевым взводом заскочил за шептало спускового рычага. Затвор должен остановиться в заднем положении. Освободить спусковой крючок, - последний должен податься вперед и заскочить своим зацепом за выступ ползуна. При вторичном нажатии на спусковой крючок затвор должен снова пойти вперед.

    2. Проверить действие механизмов при установке переводчика на автоматический огонь. Установить переводчик на цифру 71 или непр. и проверить действие механизмов в таком же порядке, как при установке переводчика на одиночный огонь. При этом при нажиме пальцем на спусковой крючок затвор, отведенный в крайнее заднее положение, ударившись в кожаное кольцо затыльника, должен пойти вперед под действием возвратно-боевой пружины.

    3. Проверить действие предохранителя:

    а) исправно ли действует предохранитель, когда затвор находится в крайнем переднем положении; для проверки нажать большим пальцем правой руки на предохранитель, при этом предохранитель должен войти в вырез короба и при оттягивании затвора за рукоятку последняя не должна отходить назад;

    б) исправно ли действует предохранитель, когда затвор находится на боевом взводе: оттянуть затвор назад и поставить на предохранитель; придерживая правой рукой рукоятку затвора, указательным пальцем левой руки нажать на спусковой крючок - затвор должен остаться на предохранителе; затем опустить спусковой крючок и предохранитель отвести вправо - затвор, пройдя 2-3 мм, должен задержаться на боевом взводе.

    4. Проверить исправность прицела и мушки:

    а) правильно ли посажена мушка на основании и нет ли на ней побитостей, совпадает ли риска на мушке с риской на основании, не сдвигается ли мушка при нажатии на нее пальцем;

    б) прицельная планка должна свободно вращаться на своей оси и не должна быть погнута; пружина должна энергично поджимать прицельную планку; для проверки поднять прицельную планку вверх и покачать ее вперед и назад, после чего опустить ее вниз; прорезь прицела должна быть без забоин и заусениц;

    в) исправно ли действует .защелка хомутика: при нажатии большим пальцем правой руки хомутик должен свободно передвигаться по прицельной планке; при освобождении защелки хомутик должен прочно удерживаться на зубцах прицельной планки.

    ОСМОТР ПИСТОЛЕТА-ПУЛЕМЕТА В РАЗОБРАННОМ ВИДЕ

    30. В разобранном пистолете-пулемете подробно осматривать каждую отдельную часть, проверяя, нет ли на них ржавчины, грязи, скрошенности металла, сорванной нарезки, забоин и заусениц.

    1. При осмотре ствола (в собранном виде с коробом и кожухом) проверить:

    а) нет ли забоин на дульном срезе, раздутий ствола и погиба его (последнее определяется по теням на глаз);

    б) нет ли в канале ствола ржавчины, раковин, нагара от пороховых газов;

    в) задний срез ствола должен быть заподлицо с дном короба и не должен иметь наклепа металла, препятствующего поступлению патрона в патронник; для проверки, удерживая пистолет-пулемет дулом вниз, ввести проверочный патрон в патронник, который должен под влиянием собственного веса свободно войти в него.

    2. При осмотре затвора проверить:

    а) нет ли на поверхности затвора или его частях забоин или заусениц;

    б) двигаются ли свободно ударник и боек в затворе;

    в) не имеет ли боевой взвод забоин;

    г) нет ли выкрошенности зацепа выбрасывателя.

    3. При осмотре спускового механизма проверить:

    а) нет ли поломок н трещин на наружных частях;

    б) нет ли забоин на зацепе спускового крючка и выступе ползуна;

    в) нет ли забоин на шептале спускового рычага и скосе зацепа спускового крючка.

    4. При осмотре ложи проверить:

    а) нет ли трещин и сколов;

    б) надежно ли закрывает крышка приклада гнездо для принадлежности.

    5. При осмотре магазина проверить:

    а) свободно ли проходит патрон по внутреннему и наружному ручьям улитки;

    б) свободно ли вращается улитка; не погнулся ли ограничительный выступ улитки;

    в) надежно ли действует подаватель; для проверки снарядить магазин проверочными патронами и присоединить его к пистолету-пулемету; поставить переводчик на цифру 71, левой рукой охватить шейку приклада, а пальцем нажать на спусковой крючок, правой рукой, взявшись за рукоятку, отвести затвор назад и освободить руку. Так проделать 8-10 раз. Затвор при движении вперед каждый раз должен дослать патрон в патронник, а при отходе назад извлекать его и выбрасывать в окно короба

    ЧИСТКА И СМАЗКА ПИСТОЛЕТА-ПУЛЕМЕТА

    31. При чистке и смазке .пистолета-пулемета руководствоваться общими указаниями для винтовки обр. 1891/30 г. (НСД-38, Винтовка обр. 1891/30 г., ст. 77-83).

    Прежде чем приступить к чистке и смазке пистолета-пулемета, необходимо убедиться в исправности принадлежности для чистки и разборки.

    ПРОВЕРКА ИСПРАВНОСТИ ПРИНАДЛЕЖНОСТИ

    52. Исправность принадлежности проверять в следующем порядке:

    1. Проверить исправность шомпола и протирки: вынуть шомпол из приклада, свернуть его и проверить на глаз, не погнуты ли шомпол и протирка.

    2. Проверить исправность отвертки: лезвие отвертки не должно быть скрошено или забито, заточка лезвия должна соответствовать прорези винтов; лезвие отвертки должно свободно вращаться и укладываться в рукоятке.

    3. Проверить, не погнута ли выколотка.

    4. Проверить исправность ершика: щеточка ершика должна быть прямая; волос не должен быть сильно смят или выщипан.

    ПОРЯДОК ЧИСТКИ И СМАЗКИ ПИСТОЛЕТА-ПУЛЕМЕТА

    33. Чистить пистолет-пулемет в следующем порядке:

    1. Соединить звенья шомпола, довернув их до отказа; отвернуть рукоятку шомпола; ровно наложить на нарезку протирки слой пакли так, чтобы она входила в канал ствола с небольшим усилием, заполняя нарезку, для чего сложить паклю в виде цифры 8 и надеть перекрестием на конец протирки; закрепить паклю, перекрутив ее в разные стороны и уложив волокна вдоль всей нарезки протирки. Пропитать паклю щелочным составом.

    2. Установить пистолет-пулемет прикладом между ступнями ног дульной частью вверх, ввести шомпол в канал ствола и продвинуть его примерно на одну треть длины ствола; наклонить пистолет-пулемет прикладом вперед, уперев его в какой-нибудь предмет, взяться левой рукой за кожух, а правой рукой за ручку шомпола и осторожно, не прикасаясь шомполом к стенкам канала ствола, плавно продвигать шомпол по всей длине канала ствола 7-10 раз. Затем сменить паклю, пропитать ее щелочным составом и повторить чистку.

    После этого протереть насухо канал ствола чистой тряпкой (предварительно тщательно вытереть шомпол и протирку) и осмотреть ее; если на тряпке будут следы нагара или ржавчины, повторить чистку паклей, пропитанной щелочным составом, а затем сухой тряпкой. Так поступать до тех пор, пока тряпка не будет чистой.

    3. Убедившись в чистоте канала ствола, вычистить патронник и дульный срез канала ствола.

    4. Закончив чистку канала ствола и патронника, еще раз протереть их чистой тряпкой насухо, после чего осмотреть канал ствола на свет, поворачивая пистолет-пулемет в руках.

    Примечания.

    1. При наличии удлиненного мастичного шомпола или шомпола 7,62-мм винтовки обр. 1891/30 г. рекомендуется чистить канал ствола только с казенной части через кожух с целью сохранения дульной части от растирания.

    2. Пистолет-пулемет, в котором ржавчина и нагар не удаляются указанным выше способом, должен быть отправлен в оружейную мастерскую.

    3. Если в канале ствола застрянет протирка с шомполом, отправить пистолет-пулемет в оружейную мастерскую.

    5. Наружную поверхность ствола и внутреннюю поверхность кожуха чистить и смазывать при помощи шомпола с протиркой через отверстия в переднем дне кожуха.

    6. Короб, затвор, магазин, затыльник, возвратно-боевую пружину необходимо сначала обтереть сухими тряпками или паклей, а затем тряпкой (паклей), пропитанной щелочным составом; после этого протереть насухо и слегка смазать.

    Все прочие части, а также наружную поверхность коробки, прицел и кожух чистить промасленными и сухими тряпками, затем протереть насухо и слегка смазать.

    Следует обращать внимание на место соприкосновения короба и кожуха с ложей, так как здесь легко может появиться ржавчина.

    7. Смазка предохраняет металлические части оружия от ржавления, поэтому необходимо всегда следить за тем, чтобы пистолет-пулемет был смазан.

    Наружные части пистолета-пулемета смазывать промасленной тряпкой, так как излишняя смазка способствует прилипанию пыли и загрязнению оружия. В летнее время подвижные части пистолета-пулемета смазывать несколько больше. В зимнее время подвижные части пистолета-пулемета смазывать тонким слоем - отжатой тряпкой.

    34. Материалы для чистки и смазки.

    1. Для чистки и смазки пистолетов-пулеметов применять:

    а) щелочной состав - для чистки канала ствола и частей, подвергающихся действию пороховых газов;

    б) ружейную смазку - для смазывания частей пистолета-пулемета после чистки;

    в) специальную пушечную смазку - для смазывания пистолета-пулемета, сдаваемого на хранение;

    г) зимнюю ружейную смазку - для смазывания пистолета-пулемета в зимнее время (при морозах);

    д) чистые и мягкие тряпки или хлопчатобумажные концы - для чистки, обтирания и смазки; паклю, очищенную от кострики, - только для чистки.

    Применение других смазочных материалов не разрешается.

    Примечание. Для разжижения и смазывания загустевшей (засохшей) смазки разрешается оружейной мастерской применять керосин. После применения керосина части пистолета-пулемета должны быть насухо вытерты и смазаны смазкой.

    2. В боевых условиях при больших морозах (-30С), а также при отсутствии зимней ружейной смазки трущиеся части пистолета-пулемета разрешается смазывать смесью 20% веретенного масла и 80% керосина.

    Смазывать этой смесью канал ствола и пользоваться ею как предохранительной смазкой запрещается.

    3. Ружейная смазка применяется только в летнее время. Зимой этой смазкой смазывать трущиеся части не разрешается: при небольших холодах она сгущается, благодаря чему происходят задержки при стрельбе.

    35. Правила хранения и сбережения пистолета-пулемета.

    1. В каких бы условиях боец ни находился, он обязан содержать выданный ему на руки пистолет-пулемет в отличном состоянии и чистоте, обращаться с ним бережно, ежедневно осматривать его, убеждаясь в полной его исправности и боевой готовности.

    2. При казарменном и лагерном расположении пистолет-пулемет хранить в пирамидах; затвор пистолета-пулемета должен находиться в переднем положении на предохранителе; переводчик - в положении для одиночной стрельбы. Принадлежность хранится в ложе.

    В этой же пирамиде при каждом пистолете-пулемете хранятся магазины в специальных сумках (рис. 41).



    3. Пистолеты-пулеметы, находящиеся на хранении в складах, обильно смазывать смесью, состоящей из двух частей ружейной смазки и одной части пушечного сала.

    4. В караульном помещении пистолеты-пулеметы хранить в пирамидах; затвор в переднем положении на предохранителе; переводчик в положении для одиночного огня, магазин присоединен к пистолету-пулемету.

    5. На походе следить за тем, чтобы ремень был хорошо подогнан и чтобы пистолет-пулемет не мог ударяться о твердые предметы снаряжения,

    6. В полевых условиях оберегать пистолет-пулемет от попадания грязи, пыли, песка и снега.

    7. Для предупреждения случаев разрыва или раздутия канала ствола при стрельбе никогда ничем не затыкать канал ствола.

    8. Обучение знанию материальной части, заряжанию и разряжанию производить только на учебных пистолетах-пулеметах с учебными или проверочными патронами,













    Исторический формуляр Книжная полка Боевой листок Союзники Контакты Главная

  4. #84

    Default Re: Soviet Infantry weapons collection

    WOW!

    That is great!!

    Now I just wish I could read Russian.

    Oh well.

    Boridin

  5. #85

    Default Re: Soviet Infantry weapons collection

    inside....
    Click to enlarge the picture Click to enlarge the picture Click image for larger version.

Name:	1_2.jpg
Views:	472
Size:	89.1 KB
ID:	65423   Click image for larger version.

Name:	3.jpg
Views:	81
Size:	31.9 KB
ID:	65424

    Click image for larger version.

Name:	4.jpg
Views:	100
Size:	43.8 KB
ID:	65425
    Attached Images Attached Images

  6. #86

    Default Re: Soviet Infantry weapons collection

    next....
    Click to enlarge the picture Click to enlarge the picture Click image for larger version.

Name:	12_13_14_15.jpg
Views:	166
Size:	59.1 KB
ID:	65435   Click image for larger version.

Name:	18.jpg
Views:	83
Size:	39.6 KB
ID:	65437

    Click image for larger version.

Name:	19.jpg
Views:	101
Size:	40.4 KB
ID:	65438   Click image for larger version.

Name:	20.jpg
Views:	130
Size:	67.5 KB
ID:	65439

    Attached Images Attached Images

  7. #87

    Default Re: Soviet Infantry weapons collection

    next.....
    Click to enlarge the picture Click to enlarge the picture Click image for larger version.

Name:	22_23.jpg
Views:	86
Size:	44.7 KB
ID:	65442   Click image for larger version.

Name:	28.jpg
Views:	141
Size:	58.3 KB
ID:	65446

    Click image for larger version.

Name:	29.jpg
Views:	468
Size:	55.8 KB
ID:	65447   Click image for larger version.

Name:	30.jpg
Views:	172
Size:	56.2 KB
ID:	65449

    Click image for larger version.

Name:	31.jpg
Views:	116
Size:	49.5 KB
ID:	65450   Click image for larger version.

Name:	33.jpg
Views:	117
Size:	46.0 KB
ID:	65451

    Attached Images Attached Images

  8. #88

    Default Re: Soviet Infantry weapons collection

    and last.
    Cheers
    Maxim
    Click to enlarge the picture Click to enlarge the picture Click image for larger version.

Name:	36.jpg
Views:	117
Size:	78.0 KB
ID:	65454   Click image for larger version.

Name:	37.jpg
Views:	142
Size:	51.2 KB
ID:	65455

    Click image for larger version.

Name:	38.jpg
Views:	97
Size:	72.4 KB
ID:	65456   Click image for larger version.

Name:	PPD.jpg
Views:	1346
Size:	167.7 KB
ID:	65460

    Attached Images Attached Images

  9. #89

    Default Re: Soviet Infantry weapons collection

    Boy everything one needs to build his very own PPd in his garage.

    Except the machines, and dimensions, but the dimensions you can figure out!

    Boridin

  10. #90

    Default Re: Soviet Infantry weapons collection

    Hello Boridin,
    Thanks for your reply. I've just logged on again and there seems to be more info coming through.
    I'll have a read and see what's arrived, if I dont fall asleep!
    All best,
    Guy.

Page 9 of 23 FirstFirst ... 567891011121319 ... LastLast

Similar Threads

  1. Soviet Navy Badge Collection

    In Orders, Medals, Badges, Decorations, & Corresponding Documents
    03-19-2011, 08:42 AM
  2. WWII Weapons to be destroyed

    In World Firearms
    09-22-2010, 02:02 PM
  3. Soviet Infantry visor...what do you think ??

    In Headgear and Steel Helmets of the RKKA, Red Army, & Soviet Army
    04-04-2009, 03:02 AM
  4. 12-12-2008, 04:05 PM
  5. 05-25-2008, 12:04 AM

Bookmarks

Posting Permissions

  • You may not post new threads
  • You may not post replies
  • You may not post attachments
  • You may not edit your posts
  •
